中央吸尘除尘系统：大型车间集中粉尘治理方案

一、产品概述

中央吸尘除尘系统是通过管道网络将多个产尘点的粉尘集中收集、统一处理的环保设备。相比分散式单机除尘，中央系统具有除尘效率高、维护集中、噪音低、车间整洁等优势，适用于多工位、大面积产尘场景。

二、系统架构

1. 集尘管道网络

采用 SUS304 不锈钢或镀锌钢管道，根据各产尘工位的风量需求设计管径和布局。管道内风速控制在18-22m/s，确保粉尘不沉降、不堵塞。配置气动调节阀，实现各支管风量平衡。

2. 主机过滤单元

核心过滤采用脉冲反吹滤筒除尘器或布袋除尘器。过滤面积根据总风量配置，配置变频引风机实现恒压控制。排放浓度可控制在10mg/m³以下。

3. 粉尘回收系统

集灰斗底部配置旋转阀或螺旋输送机，实现粉尘的连续排出和集中收集。可配套吨袋包装或密闭输送至指定位置。

4. 智能控制平台

PLC控制系统实时监测各支管风量、过滤阻力、风机频率等参数。支持远程监控和手机端告警推送，实现无人值守运行。

三、内部管道 vs 外部主体

中央除尘系统由两部分组成：

• 内部管道系统：车间内铺设的输送管道、吸尘罩、调节阀、检测传感器等。设计遵循”等速吸气”原理，确保各工位捕集效果一致。

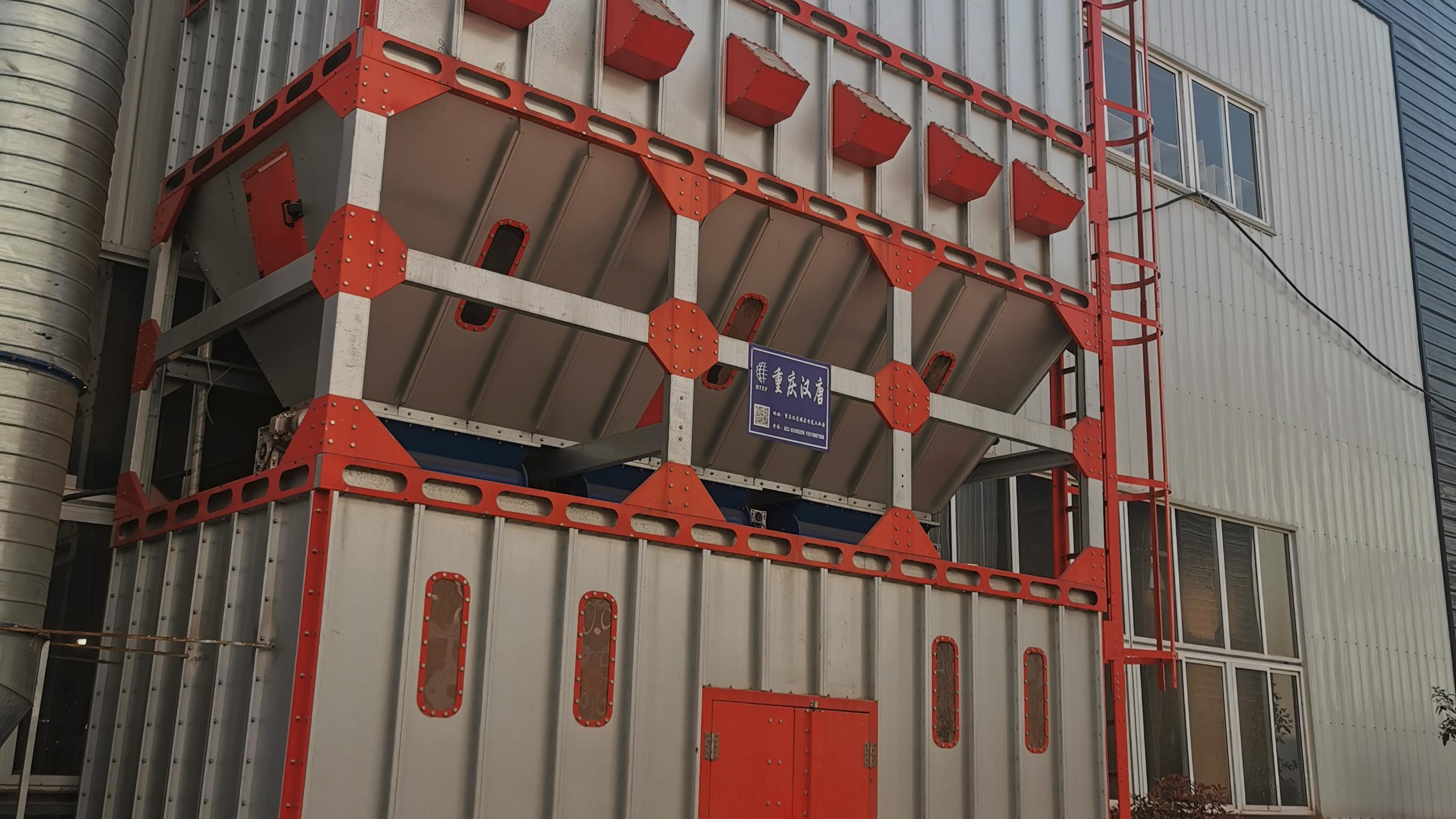

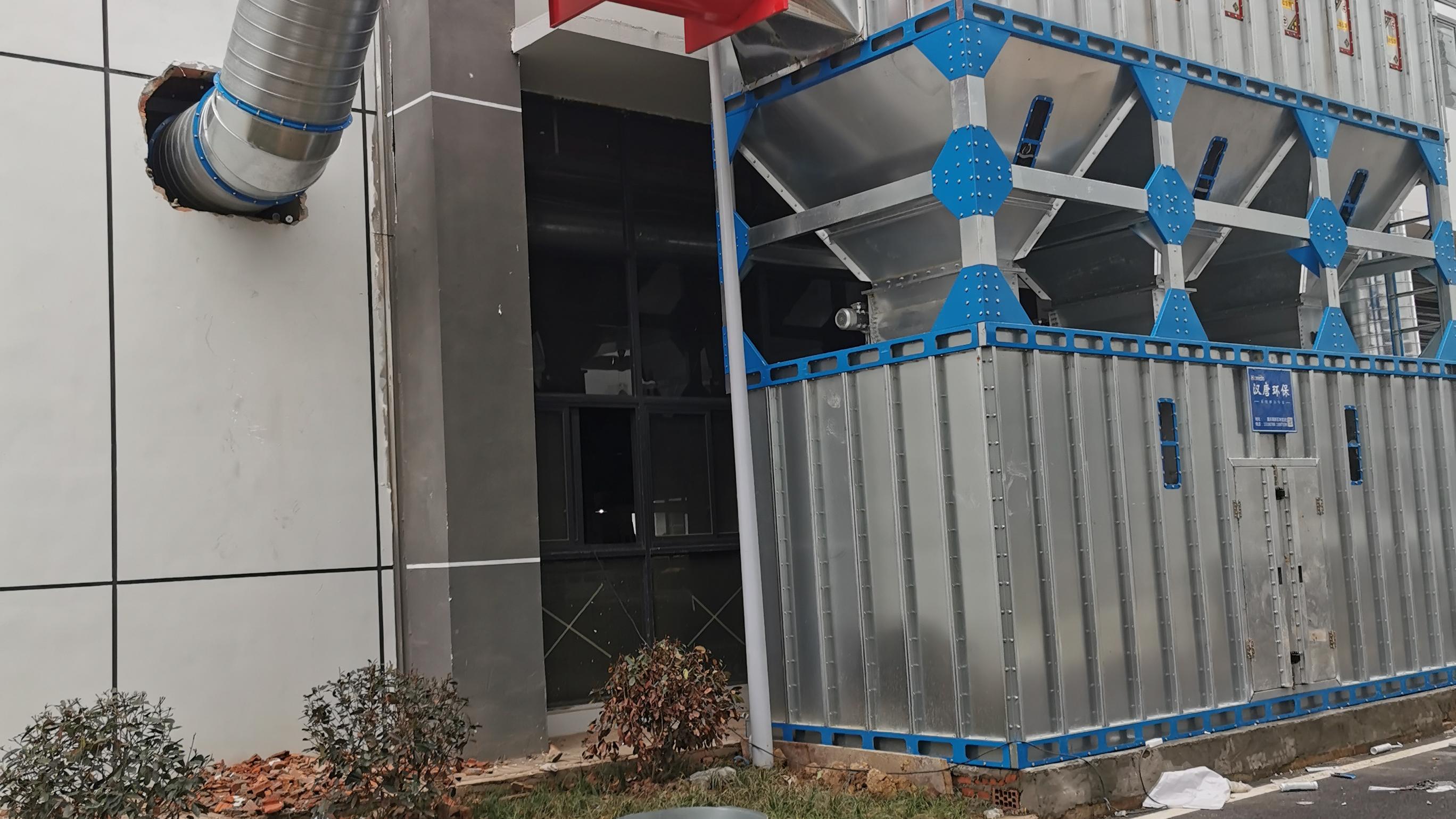

• 外部主体设备：除尘器主机、引风机、排气筒、电控柜等集中安装在车间外部或专用设备间，减少车间噪音和占地面积。

四、应用场景

五、设计流程

1. 现场勘测：测量各产尘工位位置、粉尘特性、空间布局
2. 风量计算：根据捕集风速和罩口面积计算各支管风量
3. 管路设计：确定主管/支管管径，进行阻力平衡计算
4. 设备选型：匹配过滤面积、风机功率、清灰方式
5. 安装调试：管道安装→气密性检测→风量平衡调试
